Радіоміст для бізнесу. Яке обладнання вибрати?

Огляд рішень щодо створення радіомістів для бізнесу

Дуже часто у бізнесу виникають завдання, коли потрібна потреба в підключенні до Інтернету різних об'єктів. Це стосується споруд, що знаходяться на території промзони, торгових павільйонів, наметів без стаціонарних кабельних ліній тощо. Для бізнесу важливо, щоб ці об'єкти мали постійний доступ до всесвітнього павутиння.

У таких випадках провайдери для підключення до своїх каналів пропонують використовувати різні типи радіомістів. У тому числі, як стандартні Wi-Fi мости, і створені на якомусь фірмовому пропрієтарному протоколі бездротового зв'язку, створений перевіреним виробником, за прикладом Ubiquiti AirMax. З плюсів такого варіанту варто відзначити підтримку TDMA поллінга та сучасні схеми, впровадження яких дозволяє кожному користувачеві виділити індивідуальний тайм-слот для відправки інформації та у такий спосіб виключити можливість виникнення колізій. Тільки не забувайте, що переваги TDMA працюють в першу чергу при з'єднаннях за типом крапка-крапка.

Перевагою радіомістів є економія коштів. Адже купити 2 точки доступу із спрямованими антенами набагато дешевше, ніж прокладати стаціонарну кабельну лінію великої протяжності та сам монтаж такої лінії непростий. А найчастіше прокладка взагалі нездійсненна через присутність на шляху автомобільних доріг та залізничних колій.

Економія ще й у тому, що використання радіомоста дозволяє використовувати простий тариф для фізичних осіб. Адже для юридичних осіб Інтернет набагато дорожчий. Часто різниця відрізняється на порядок. І щоб підключити невелику торгову точку, ці витрати на Internet будуть суттєві.

Тому краще використовувати прийом. Задіяти радіоміст з близько розташованого будинку з установкою в квартирі звичайної точки доступу для з'єднання з Інтернетом. Економія досягне значної суми. Такий спосіб можна побачити навіть у бізнес-центрах, де низка компаній не бажають платити за місцеву пропозицію провайдера та переплачувати.

Давайте вивчимо типові конфігурації WiFi мостів для бізнесу, що підійдуть для підключення до Інтернету павільйону, а також середнього або невеликого офісу.

З'єднання з Інтернетом для бізнесу на короткій відстані

Опишемо перший випадок, коли будинок знаходиться на території підприємства і в ньому немає доступу до Інтернету, а ціна та місцезнаходження підходить бізнесу. Завдання полягає в тому, щоб прокинути лінк від точки входу в Internet (офіс або квартира) на відстань 2-4 кілометри з не дуже високою пропускною здатністю (для обміну невеликими файлами, базами даних та зв'язку по скайпу). Звичайний набір середнього рівня для 5-10 робочих місць. Що ж використовувати та як бути? - Запитайте Ви.

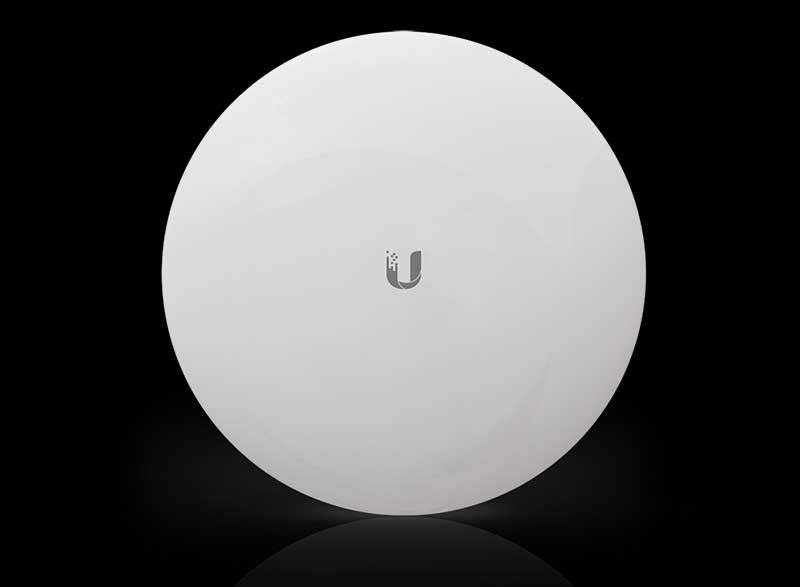

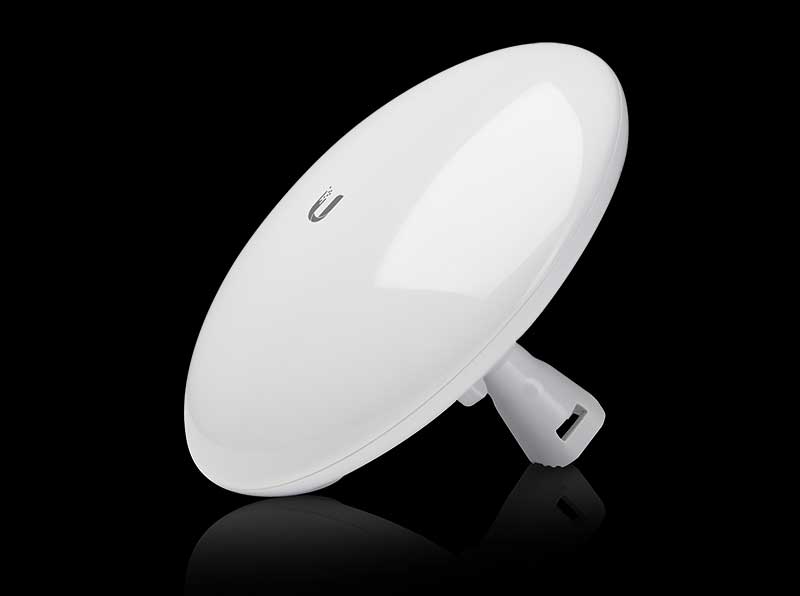

У цьому випадку чудово проявить себе такий комплект обладнання: Nanobeam M2 13 з грозозахисту РГ4 і кабелем ToughCable Pro.

Такий варіант передбачає з двох сторін радіомосту використання точок доступу Nanobeam M2 13. Теоретично пропускна здатність досягає 300 Мбіт/с. Це теоретично максимальна пропускна можливість у режимі MIMO 2X2. Насправді значення пропускної спроможності залежатиме від низки чинників. Серед яких зашумленість простору та ступінь свободи зони Френеля. На частоті 2.4 ГГц на пропускну здатність впливає навіть туман, сніг та дощ. На наш досвід на дистанції в 2-4 км можна в ідеалі розраховувати на значення в 200 Мбіт/с при симплексному режимі.

Точки доступу цієї моделі підтримують 2 режими роботи: WiFi 802.11 і AirMax. AirMax використовується фірмовий протокол AirMax з підтримкою TDMA поллінга. Тільки ось лінках точка-точка його не так важливо використовувати, так як проблема «прихованого вузла» не може виникнути. Сторін лише 2, це станція і клієнт.

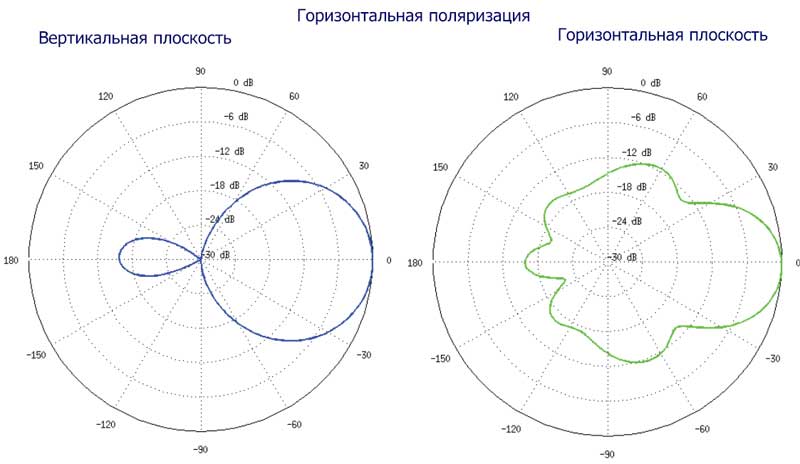

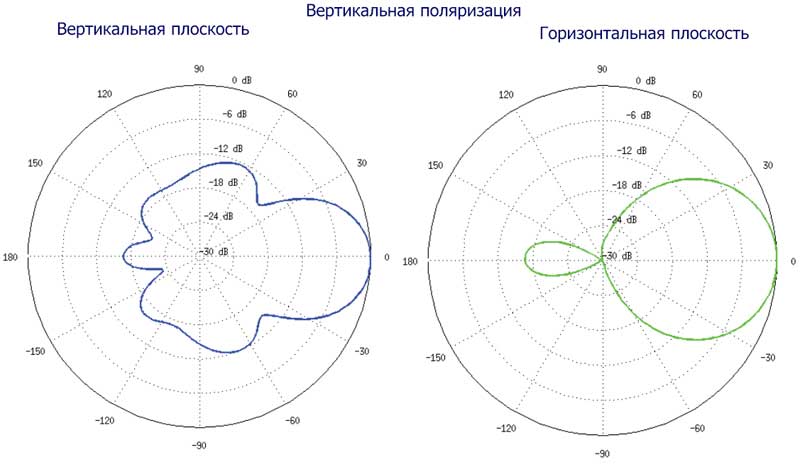

Потужність у максимумі досягає 28 dbm. Тільки не завжди потрібно отримувати максимум. Адже Nanobeam M2-13 має дуже ефективну антену, де ширина діаграми спрямованості становить приблизно 55 градусів в обох площинах. До того ж коефіцієнт посилення дорівнює 13 dbi, чого достатньо забезпечення хорошого сигналу при близькому розташуванні точок доступу.

Ці точки доступу потрібно використовувати тільки в парі з грозозахистом РГ 4. Адже вона захистить порт від вигоряння, якщо кабель потрапить розряд блискавки. Іноді, а точніше, у випадках віддаленості більше 80 метрів від комутаційної шафи з PoE інжектором живлення, потрібен фірмовий PoE комутатор Fiber poe.

Щоб підключити комплект до мережі, найкраще використовувати кабель ToughCable Pro виробництва Ubiquiti. Відмінно показав роботу поза приміщеннями, без відхилень пропускає PoE харчування та термін служби величезний.

З'єднання з Інтернетом для бізнесу на великій відстані

Якщо стоїть завдання у встановленні з'єднання на великій відстані і забезпечити високу пропускну здатність створеного з'єднання, тоді краще використовувати пристрої з діапазоном 5 ГГц. На цих частотах підтримується новий протокол Ubiquiti AirMax AC. До того ж, плюсом є ширший вибір повністю незалежних радіоканалів, що спрощує створення високошвидкісного лінка.

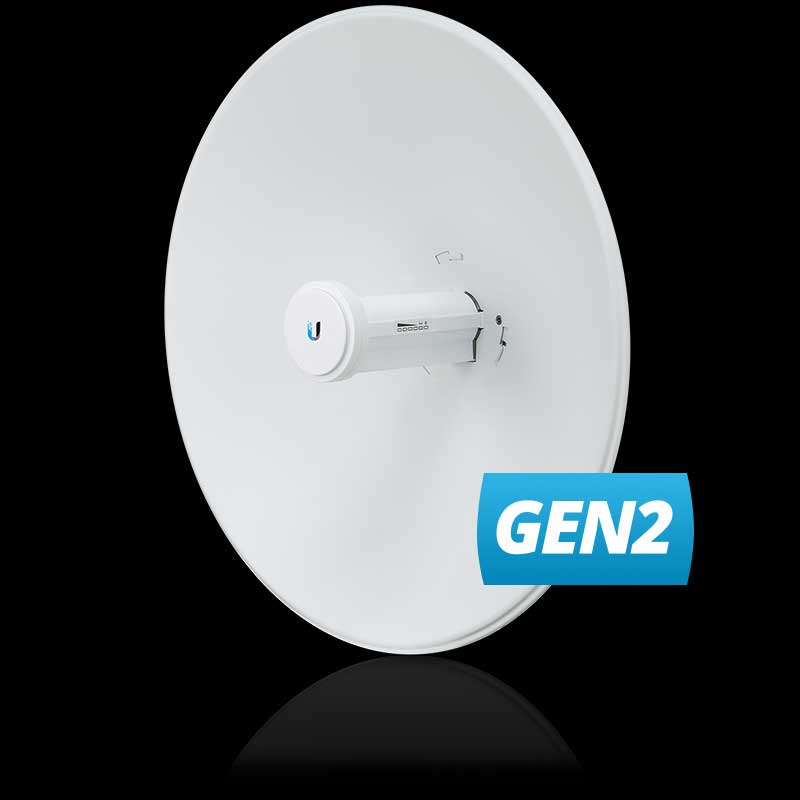

Ідеальним рішенням буде задіяти радіомости Ubiquiti PowerBeam 5AC Gen2. Знову ж таки тільки в парі з грозозахистом РГ 4 та мережним кабелем ToughCable Pro. У порівнянні з першим радіомостом, які ми описали вище, ця модель забезпечена класичною антеною параболічного типу діаметром 42 сантиметри. Антена відрізняється максимально звуженою діаграмою спрямованості та суттєво вищим коефіцієнтом посилення в 25 dbi. За фактом буде сформовано радіопромінь, що зможе пробити сигналом відстань до 20 кілометрів та забезпечити високу пропускну спроможність.

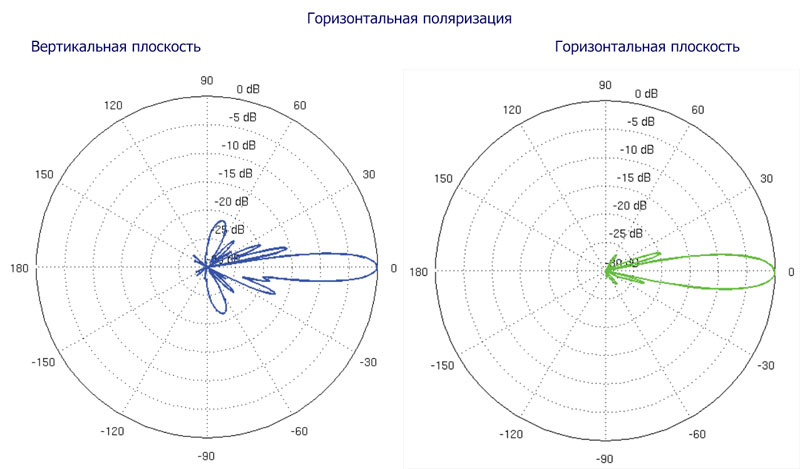

Параболічна антена крім ефективності посилення також набагато менше збирає перешкоди від сторонніх джерел сигналу навколо, так як прийом здійснюється так само як і передача у вузькому секторі 9-10 градусів. Це видно з діаграм спрямованості.

Тільки такі характеристики потребують високої точності юстування з'єднання. Щоб максимально полегшити цей процес, кріплення антени має механізм регулювання нахилу. Тобто є можливість регулювати нахил у межах + 10 до – 20 градусів.

Максимальна незручність приносять крони дерев та інші подібні перешкоди, що знаходяться в межах траси та частково перекривають зону Френеля.

На частоті 2.4 ГГц у таких ситуаціях установка зв'язку просто нереалізована, адже специфіка поширення радіохвиль в зазначених умовах потребує прямої видимості.

У Ubiquiti розробники продумали такі ситуації.

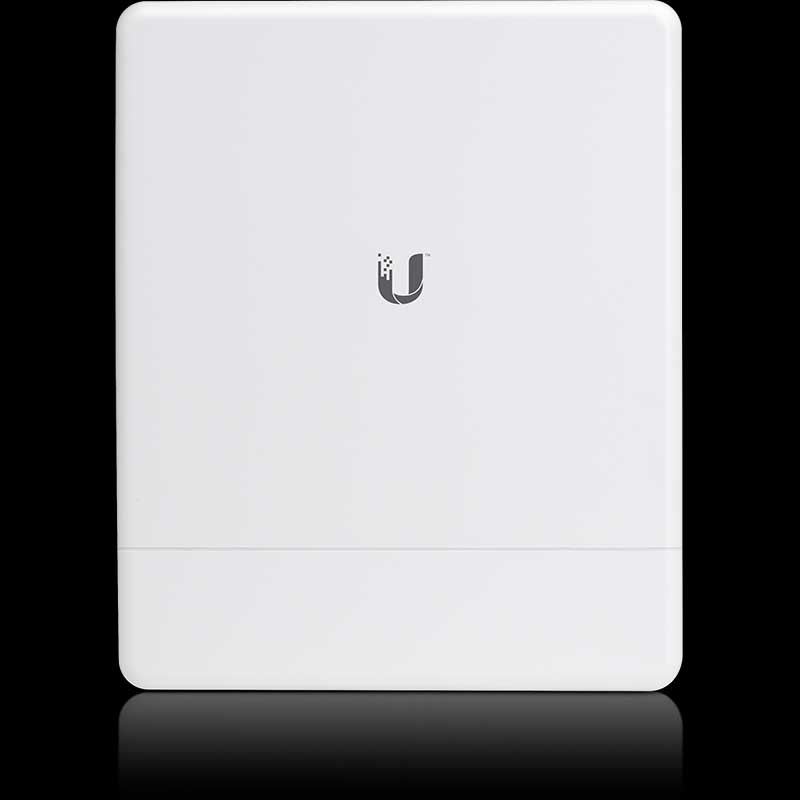

І в подібних ситуаціях необхідно задіяти точки доступу NanoStation Loco M900. Звичайно ж, в комплектацію повинні входити грозозахист РГ 4 та високоякісний кабель ToughCable Pro. Точки доступу цієї моделі використовують частоти 902-928 МГц. З такою частотою буде подолано перешкоди у вигляді крон дерев та встановлено з'єднання при обмеженій видимості.

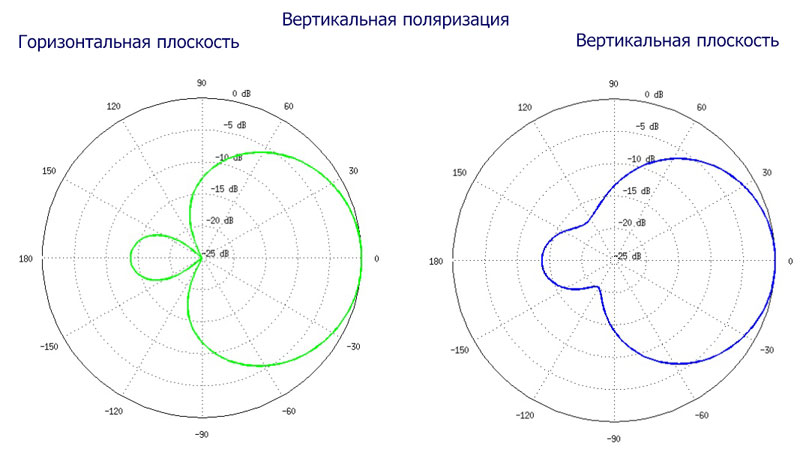

Такий комплект пристроїв не зможе забезпечити лінк на 5 кілометр у густому лісі, зате легко впорається з деревом, що заважає. Радіомодуль має потужність 28 dbm, а коефіцієнт посилення антени дорівнює 8 dbi. Ширина діаграми спрямованості становить 60 градусів. Можна розраховувати на швидкість 70-90 Мбіт/с і на максимальну відстань 5-7 кілометрів.

У результаті нашої статті «Радіоміст для бізнесу» скажемо, що головним у виборі радіомістів буде місце його розташування та швидкість. Також слід враховувати зашумленість ефіру та ступінь свободи зони Френеля.

Якщо рівень зашумленості високий, бажано використовувати пристрої з діапазоном 5 ГГц і вузькоспрямовані антени. Як бачите PowerBeam 5AC Gen2 у цьому випадку ідеальна точка доступу.

А якщо ситуація зворотна, тобто ефір не зашумлений та не потрібна максимальна швидкість, тоді використовуйте Nanobeam M2 13, що працює на частоті 2.4 ГГц.

Також важливо, щоб інсталяція була здійснена професійно, з урахуванням максимально точного юстування пристроїв. Важливою є і якість кручений пари. Тому що поганий монтаж анулює будь-які відмінності навіть передового радіообладнання.
