Приклад підключення віддаленого котеджу у лісі до базової станції

Один із користувачів продукції Ubiquiti поділився своїм досвідом щодо впровадження та практичного застосування нових wi-fi точок доступу PrismStation у дуже складних умовах, а точніше у лісовому масиві та за відсутності прямої видимості. На перший погляд багато хто сказав би, що це неможливо. Адже діапазон 5 ГГц має бути забезпечене з'єднання по прямій видимості. Але досвід одного з користувачів PrismStation демонструє відмінні результати. Отже, давайте подивимося, як інженери особисто підключили віддалений котедж у густому лісовому масиві до базової станції при віддаленості 3 км.

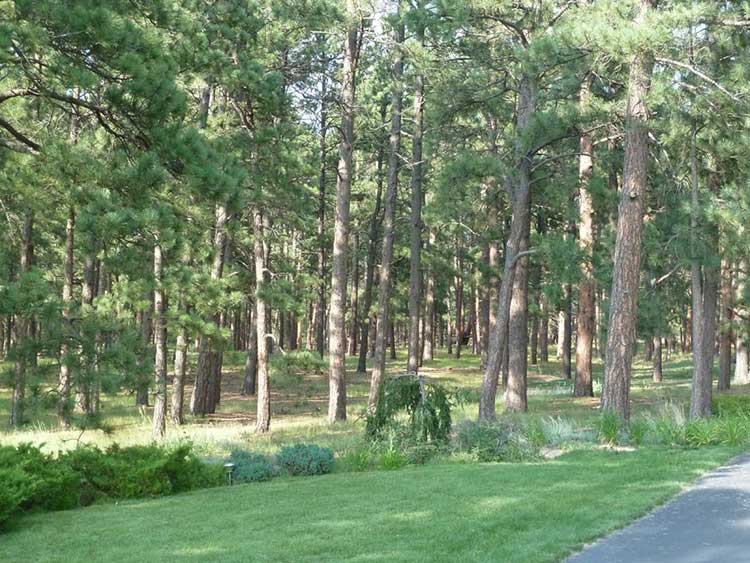

Перед інженерами однієї з компаній поставили складне, але водночас дуже цікаве завдання. Потрібно було забезпечити Інтернетом котеджне селище, яке знаходилося на відстані близько 3 км від базової станції. Сама ж складність полягала в тому, що котеджне селище знаходилося в густому лісі і базова станція була повністю прихована. При першій спробі використовувалися точки доступу з діапазоном 900 МГц. Спроба провалилася, тому що більш-менш пристойної якості з'єднання так і не вдалося досягти. (+ р) Друга спроба полягала у використанні LTE на частотах 3.65 ГГц. Але такий варіант також не дозволив отримати нормальну якість зв'язку. Інженери вже мало не здалися, але дізналися про нові точки доступу PrismStation та IsoStation виробництва Ubiquiti, які мають рупорні антени. Використавши ці точки доступу для реалізації зв'язку між будинками котеджного селища, майстри здивувалися тому, що стійкий лінк спостерігався навіть у разі відсутності прямої видимості і до того ж за умов густого лісу. На фото нижче можна побачити те, як виглядає напрямок уже встановленого лінка з будинком по сусідству.

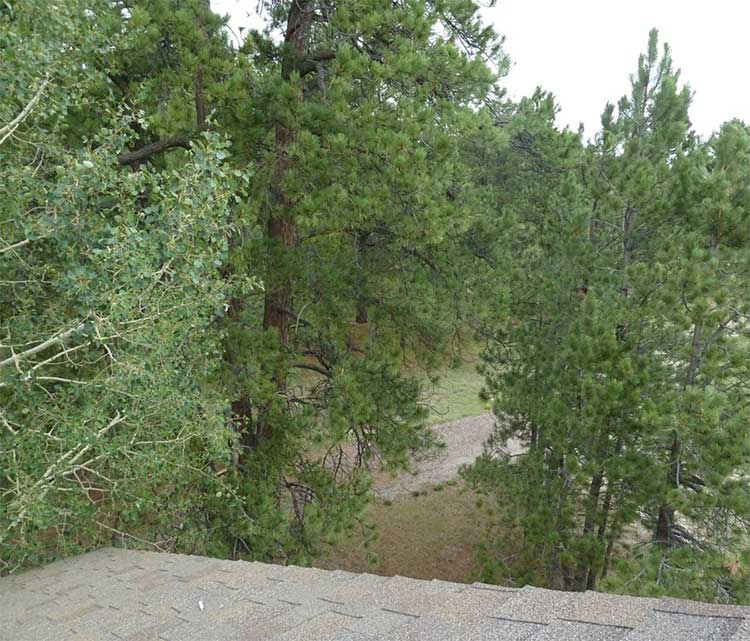

Як бачите, прямої видимості немає приблизно. Але, незважаючи на це, нові точки доступу за рахунок рупорних антен упевнено встановлювали потрібне з'єднання. До того ж, при цьому не знадобилося надточне юстирування, оскільки діаграма спрямованості точок доступу досить широка. Ще позитивним моментом стала широта діапазону 5 ГГц. Цей діапазон зміг надати достатню кількість каналів для ретрансляції при послідовному підключенні всіх будинків котеджного селища та з організацією мостів. Рішення було прийнято та полягало у використанні саме такої схеми. Спільнота власників будинків, ознайомившись із запропонованим варіантом, дали добро на створення радіорелейної лінії з метою передачі даних від одного будинку до наступного.

Спочатку потрібно було визначити місце встановлення високо потужної точки доступу Powerbeam gen2 . Адже треба було отримати пряму видимість у вищому зв'язку. Для цієї мети було винесено точку доступу на триногу. Триногу пофарбували в коричневий колір, щоб не виділятися на довкіллі.

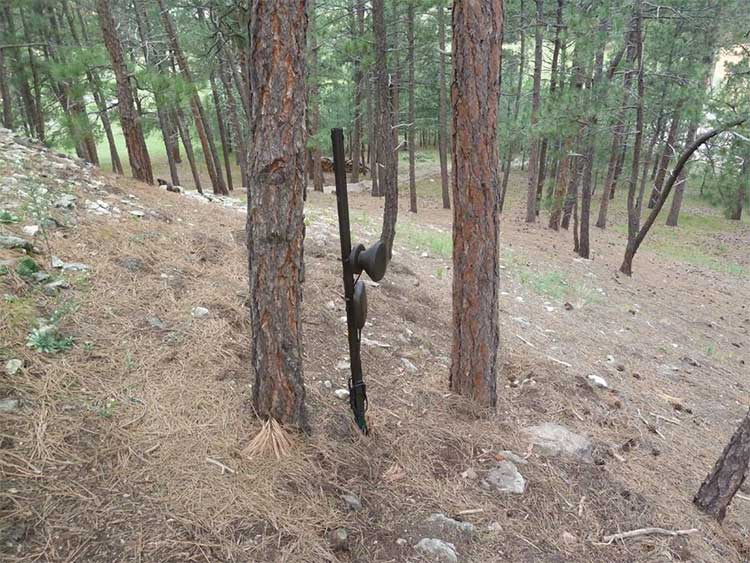

Рішення з харчуванням було обрано просто. Для цього встановили EdgePoint-R6 (EP-R6) і пофарбували теж у коричневий колір. Кабель проклали у землі.

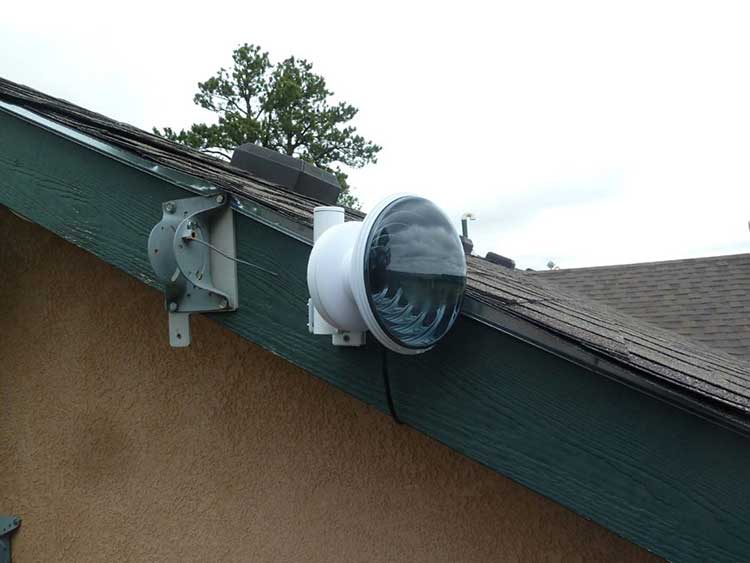

Також кабель направили від цього проміжного пункту ретрансляції до 1-го будинку. Там теж був використаний EdgePoint-R6 у звичайному вигляді, тобто без маскувального забарвлення. На фото нижче можна побачити, як виглядає перший ступінь передачі інформації з 30-ти градусною рупорною антеною.

Незважаючи на відсутність прямої видимості, результат був приголомшливий. Вдалося отримати 8x модуляцію з пропускною здатністю майже 140 Мбіт/с на канал із шириною 20 МГц.

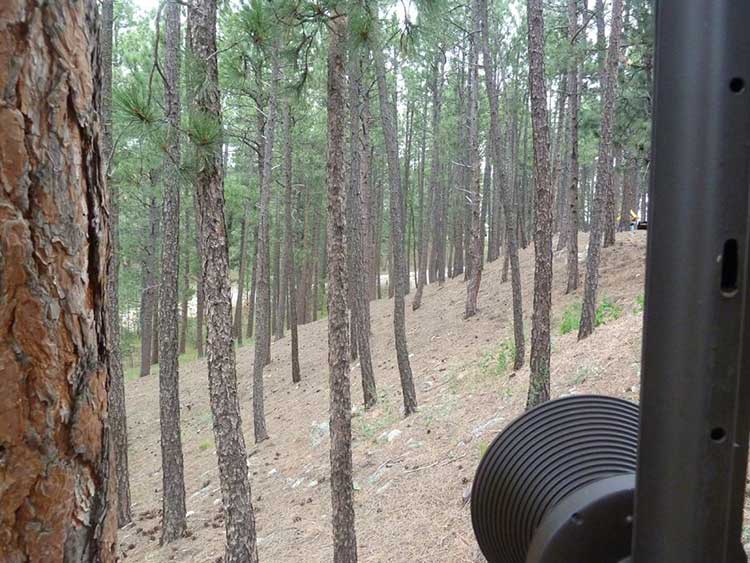

На фотографії, що вище, було сфотографовано вид з будинку від антени. Відразу багато хто може подумати, що антена неправильно розміщена. Але з землі вигляд інший. З іншого боку будинку розміщена чергова точка доступу з 30 градусним рупором, яка спрямована на наступний будинок у створеному ланцюжку ретрансляції.

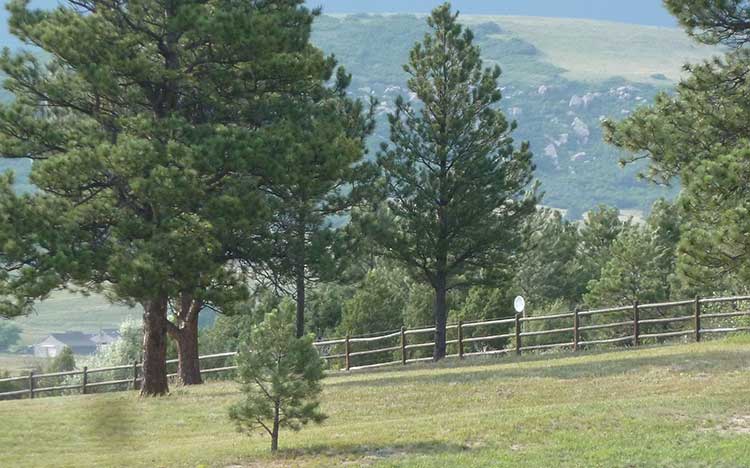

Такий принцип побудови дотримувався до останнього будинку, в якому 100 метрів огорожі ледь дали можливість знайти місце впевненого прийому і провести монтаж другої точки доступу і підключити її до базової станції.

У цьому проекті бере участь кілька десятків будинків. На кожен будинок довелося встановити по 2 точки доступу для прийому сигналу та його ретрансляції далі до наступного абонента. Точки доступу отримують живлення за допомогою EdgePoint-R6. Пристрій, крім подачі живлення, також відповідає за маршрутизацію трафіку. Швидкість наскрізної пропускної спроможності лінії досягає значення 140 Мбіт/с.(+р) Пропускна здатність динамічно розділена між усіма абонентами. При проходженні кожного ступеня ретрансляції додається 1 мс затримки пінгу. На виході з мосту затримка дорівнює близько 12 мс. Це значення набагато краще, ніж при з'єднанні за допомогою супутників.

Щоб забезпечити стабільність роботи моста в кожен будинок було встановлено ДБЖ. Це дозволило запобігти падінню всієї лінії через знеструмлення одного з будинку.

Нові точки доступу IsoStation і PrismStation з рупорними антенами в цьому випадку показали високу якість і дозволили приєднати до Інтернету безліч користувачів. Інженери компанії, що впроваджували цей проект, дуже вдячні Ubiquiti за їх висококласні нові рішення, без яких проект просто не зміг би бути реалізований.
