Які протоколи PoE підтримують комутатори UniFi

PoE протоколи, що підтримують комутатори UniFi

У цій статті ми в табличній формі покажемо, які у різних комутаторів UniFi висновки PoE, а також яке введення потрібно точкам доступу, камерам та іншим пристроям в мережі. Ці таблиці допоможуть Вам правильно вибрати обладнання для побудови мереж з необхідністю передачі PoE по кручений парі.

Однією з головних проблем при розгортанні великих мереж є правильне забезпечення електроживленням точок доступу UniFi. Коли їх багато, можна використовувати подачу живлення PoE. Одні комутатори підтримують технологію PoE, а інші (+р). Але, якщо у Вас комутатор без підтримки Poe, можна використовувати пристрої Midspan . Вони працюють за принципом інжекторів PoE. Тобто, одержують від свитчу лише дані, але додають харчування через Ethernet. Тільки такі пристрої коштують чималих грошей і до того ж займають додаткове місце.

Тому Ubiquiti випускає безліч моделей комутаторів UniFi з різною кількістю портів, які також роздають по PoE живлення. Такі моделі забезпечують гнучкість у створенні мереж із точками доступу UniFi (UAP) та іншим обладнанням UniFi.

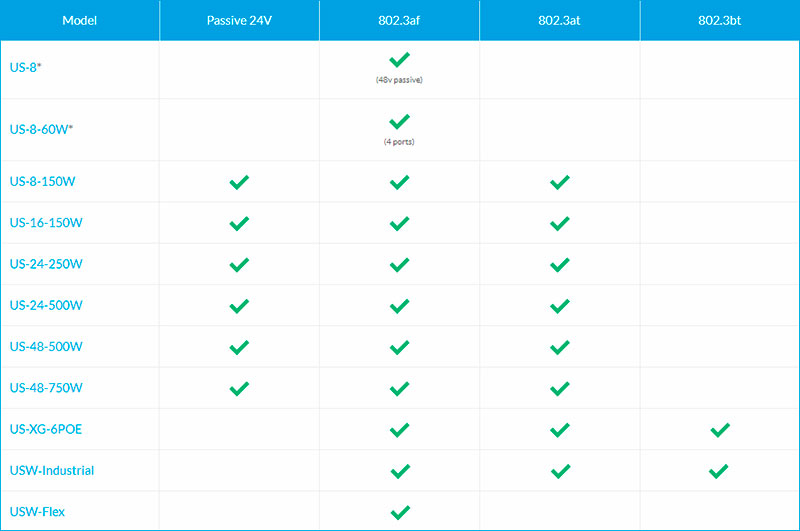

Комутатори UniFi з підтримкою PoE

Комутатор UniFi контролюється мережним контролером UniFi, а також забезпечують живлення по PoE всім підключеним пристроям, включаючи точки доступу, відеокамери та інші. Кожній окремій моделі комутатора властивий різний тип живлення. Тому під час створення UniFi мережі важливо знати технічні характеристики використовуваних свитчів. Так як подача живлення по PoE повинна повністю відповідати вимогам живлення UAP, UVP, UVC і UCK, що підключаються.

Не забувайте, що всі свити мають обмеження щодо максимальної подачі живлення, як з кожного окремого порту, так і сумарно. Наприклад розглянемо комутатор US-16-150W з 16 портами. Максимальна споживана потужність дорівнює 150 Вт (+р) . Точно така сама, як і у комутатора US-8-150W, який має лише 8 портів. І при підключенні точок доступу UAP-HD, кожна з яких споживає 17 Вт, ви не зможете підключити до комутатора більше 8 точок доступу.

Вивчіть енергоспоживання кожного підключеного пристрою.

Комутатори US-16-XG, US-24 і US-48 створювалися тільки для сфер, де PoE не передбачається. Отже, отримати харчування по PoE від цих свитчів не вийде.

Світч US-8 обладнаний одним транзитним портом PoE. Тобто може живити лише один пристрій. Комутатор US-8-60W обладнаний чотирма портами з PoE. Обидві ці моделі підтримують максимальну потужність по кожному PoE порту лише 12 Вт (802.3af). В інших вихідна потужність дорівнює 25 Вт (802.3at) на порт.

Потужність точками доступу UniFi

Модель точок доступу IW підтримується лише PoE Pass-Through при використанні 802.3at.

UAP-HD та SHD використовують 802.3at. Тобто вони не зможуть отримати харчування від комутаторів US-8 і US-8-60W.

Кожна UAP-AC-LR з кодом дати 1634 або ревізією плати 17 і наступними за ними крім стандартної пасивної напруги 24 ще підтримують 802.3af. (+р) UAP-AC-LITE з кодом дати 1634 або ревізією плати 33 і вище також підтримують 802.3af.

Версію плати можна дізнатися у мережному контролері UniFi. Ця інформація знаходиться в розділі "Подробиці" у вкладці "Огляд".

Застаріле обладнання

Точка доступу UAP-IW підтримує виключно PoE Pass-Through під час використання 802.3at.

Споживання PoE камерами та пристроями VoIP

UniFi перемикачі як спосіб подачі живлення

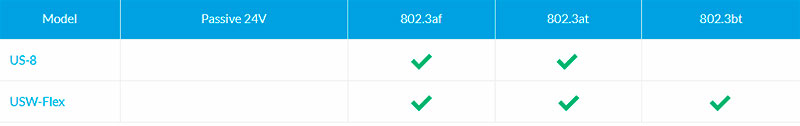

Комутатори UniFi також можуть отримувати живлення PoE. Наприклад, від комутаторів US-8 та USW-Flex. Ось так це виглядає на схемі:
