Як організувати wi-fi мережу на складі Приклади із переліком потрібного обладнання.

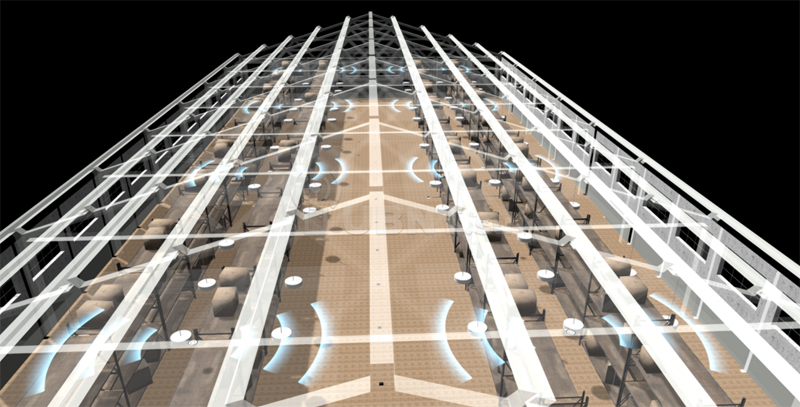

Пропонуємо Вам переглянути 3D модель розміщення точок доступу на складі. Тільки врахуйте, що це просто демонстрація і для кожного складу розміщення точок доступу буде своє.

Приклад реалізації проекту створення якісного Wi-Fi хот-споту в складському комплексі, площа якого 100х200 метрів, де скрізь повинен бути доступ до мережі Інтернет.

Кожна велика компанія потребує того, щоб на її складі був якісний Wi-Fi хот-спот. Будь-який складський комплекс сучасного типу є складною системою, де ведеться найсуворіший облік всього розміщеного вантажу і навіть задіяне відстеження кожного товару за допомогою RFID міток. Тому стає зрозуміло, чому на складі має бути велика кількість інформаційних терміналів обліку вантажу та серед них мають бути мобільні та стаціонарні. З їх допомогою працівники складу зможуть оперативно вносити дані до системи обліку про переміщення товарів. Зв'язок має бути до того ж і в навантажувачів товарів, тому що з ним можна оперативно передавати завдання на розвантаження та навантаження автотранспорту та переміщення вантажів по складу.

Тільки перед тим як зробити wi-fi на складі необхідно враховувати низку моментів. Складністю №1 і те, що у складі вантаж на стелажах постійно змінюється і отже радіообстановка постійно змінюється. Як приклад, пластикові товари прозорі для радіохвиль, а ось вироби з металу не прозорі та ще й екранують радіосигнал. Проблема №2 – це наявність складі великої кількості металевих конструкцій. Серед них стіни з металевою оббивкою, металева покрівля, що викликає хвилеву інтерференцію стелажі і таке інше.

Так як склади в основному дуже великі за площею, то застосування побутового wi-fi маршрутизатора тут не допоможе жодним чином. На складі необхідно використовувати зональну систему, де до кожної точки доступу буде прив'язана її ділянка складу. Але проблеми №1 та №2 вимагають підвищених технічних характеристик від точок доступу. так на складі повинні використовуватися бездротові точки доступу з хорошим антеним модулем, радіочастиною високої потужності, підтримкою подвійної поляризації та в ідеалі вони ще повинні керувати інтерференцією. Такі вимоги свідчать, що далеко не кожна wi-fi точка доступу зможе забезпечити якісний Wi-Fi хот-спот на складі.

При аналізі існуючих над ринком точок доступу можна відразу побачити, що всім потрібним складу функціоналом відповідають точки доступу Ubiquiti . Адже вони створені для роздачі сигналу навіть у найскладніших умовах. Крім технічної відповідності продукція Ubiquiti відрізняється проробленою програмною платформою, що дозволяє дуже швидко налаштувати точки доступу, а також вибрати їм не зашумлені діапазони, щоб досягти найвищої з можливої якості зв'язку.

Нижче ми наведемо кілька варіантів, де розглянемо найбільш типові рішення, що дозволяють розгорнути WiFi хот-спот на складі.

Просимо звернути увагу, що хоч способи універсальні, але все одно це більше носить довідковий характер, тобто просто як приклад. Адже кожен склад має різне планування, а значить, у нього будуть свої особливості щодо розміщення точок доступу. Особливо враховуйте те, що точку доступу не можна розміщувати над металевим стелажом. Стелаж у такому разі екрануватиме сигнал і у Вас на складі з'явиться мертва зона. Розміщуйте точки доступу між стелажами та ніколи над ними.

Щоб отримати гарантований за якістю сигнал на всьому складі, краще звернутися до фахівця нашої компанії. Він зможе врахувати кожну особливість вашого випадку.

Ну що ж давайте перейдемо до прикладів:

приклад 1.

Завдання полягає у розгортанні WiFi хот-споту на великому складі розміром 100 х 200 метрів із середнім навантаженням до 100 одночасних клієнтів.

У такому випадку Вам знадобиться таке обладнання: 8 точок доступу UniFi AP AC lite, один UniFi CloudKey, один UniFi switch 16150 та один Unifi Security Gateway.

Правильним рішенням при розрахунку на середнє навантаження на мережу буде задіяти двох діапазонні wi-fi точки доступу UniFi AP AC lite . Сумарна пропускна спроможність кожної такої точки доступу досягає 1167 Мбіт/с. На складі зазначеної площі встановлюється 8 таких точок доступу на відстані один від одного 50 метрів. На перший погляд здасться, що точок доступу багато, але враховуйте велику кількість стелажів з різними товарами, багато з яких перешкоджатимуть поширенню радіосигналу.

Зазначене обладнання керується програмним комплексом UniFi Controller, який, як бачите з наших рекомендацій, має бути створений на портативному сервері UniFi CloudKey. Такий варіант передбачає створення єдиного простору доступу (безшовний роумінг) із загальним SSID. Так гарантується автоматичне перемикання на найближчу точку доступу співробітників, що переміщаються, і складської техніки без втрати сигналу.

За маршрутизацію трафіку відповідатиме UniFi Security Gateway. Завдання з управління всім обладнанням у мережі та організації безшовного роумінгу повністю лягає на портативний сервер UniFi Cloud Key. А за живлення точок доступу та комутацію відповідатиме UniFi switch 16-150.

Приклад 2

На складі велика кількість стелажів, що створює їхню високу щільність, і заплановано велике навантаження.

У такому разі Вам знадобляться UniFi AP AC HD у кількості 8 штук, один UniFi switch 16 150 , один UniFi Security Gateway PRO та виділений сервер із UniFi Controller.

Якщо на складі присутня величезна кількість виробів з металу на стелажах, що створюють високу щільність укладання, та ще й стіни з покрівлею з металу, тоді оптимальним варіантом буде використання точок доступу UniFi AP AC HD , що підтримують ревізію стандарту 802.11 gen 2 і в них вкладено підтримку важливих для описаних вище технологій. До того ж, сумарна пропускна здатність такої точки доступу досягає 2.53 Гбіт/с.

Для нас тут важливою є схема MU-MIMO, яка багаторазово збільшує продуктивність під час підключення великої кількості користувачів. Ще технологія Beamforming, що створює ефект конструктивної інтерференції за рахунок зміни фаз сигналу, що випромінюється, кількома антенами.

Роль живлення точок доступу та комутації виконає UniFi switch 8 150. Маршрутизацією займатиметься UniFi Security Gateway pro , оскільки зможе забезпечити найвищу швидкість обробки інформації та захистить мережу.

Під час налаштування UniFi Controller обов'язково використовуйте функцію Band Steering. Вона керує автоматичним перемиканням клієнтів між діапазонами 2,4 та 5 ГГц. На складах з високою щільністю нерідко діапазон 2,4 ГГц справляється набагато краще, так як у його свч випромінювань вище проникаюча здатність.

Приклад 3

Неопалюваний склад із запиленістю, перепадами температур, конденсацією вологи та очікуваним високим навантаженням.

Вам знадобляться точки доступу UniFi Mesh у кількості 6 штук, один UniFi switch 8 150, один UniFi Security Gateway PRO та виділений сервер із UniFi Controller.

На складах, що не опалюються, де нерідко відбувається запиленість і конденсація вологи, що характерно для складів будівельних матеріалів, найкраще використовувати точки доступу UniFi Mesh. Вони всепогодні та захищені герметичним корпусом. Тому можуть працювати без проблем навіть під час атмосферних опадів. Для них пил та конденсат зовсім не проблема.

Пропускна здатність досягає значення 1167 Мбіт/с, працюють UniFi Mesh в обох діапазонах. Для нас як користувача в цій точці доступу цікавою є технологія Mesh. Таке технологічне рішення організовує передачу даних від точки доступу до іншої без падіння сигналу. Традиційні wi-fi пристрої при кожному ступені передачі сигналу знижують пропускну здатність в 2 рази.

За маршрутизацію трафіку відповідає UniFi Security Gateway pro, за живлення та комутацію UniFi switch 8150. Програмний комплекс UniFi controller покладе на себе завдання з управління роумінгом та налаштуванням всіх пристроїв у мережі.

Точки доступу UniFi Mesh мають радіомодулі підвищеної потужності. З цієї причини 6 штук буде достатньо. Коли ви будете налаштовувати UniFi Controller, обов'язково задійте функцію Band Steering.
